Neues Rigg für schwere Dockside Lifts

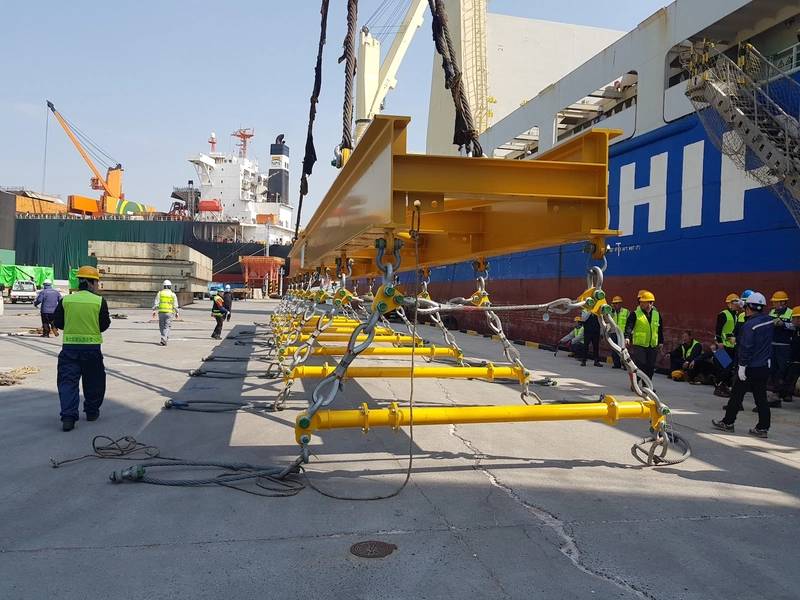

Über jedem Strahl wurde eine Schlinge an jedem Ende in einem 55-Grad-Winkel zu einer 18-t-SWL-Ankerplatte angebracht. (Foto: Modulift)

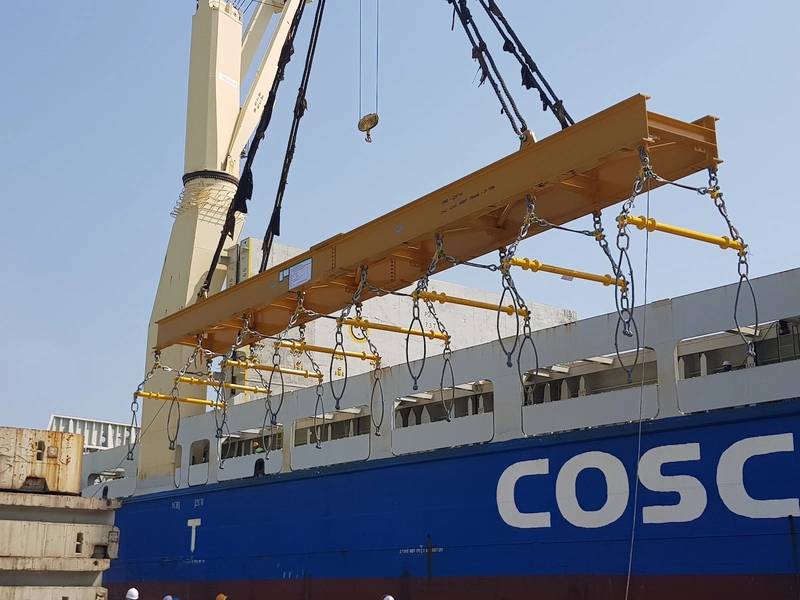

Modulift schickte zwei Rigs für On- und Offload in Korea bzw. Thailand. (Foto: Modulift)

Previous Next

Die Hersteller von Hebebühnen Modulift und Siemens Heat Transfer Technology BV haben sich zusammengeschlossen, um eine spezielle Vorrichtung für das Heben von Modulen zu entwickeln, die fast 200 Tonnen wiegen. Modulift schickte zwei Rigs für On- und Offload in Korea bzw. Thailand - insgesamt 16 Stück. 34t Kapazität MOD 34 Strahlen zusätzlich zu Schlingen, Schäkel, Ankerplatten und anderen Rigging-Ausrüstung.

Die beiden vertikalen Benson-Wärmerückgewinnungs-Dampfgeneratoren (oder HRSGs) mussten zuerst an Bord eines Schiffes für den Transport zum 1.300 MW South Bangkok Phase Eins-Kombikraftwerk 20 km südlich von Bangkok in der Provinz Samut Prakan, Thailand, gehoben werden. Siemens ist Teil eines Konsortiums, das das 550-Millionen-Dollar-Projekt, eine Initiative des thailändischen Energieentwicklungsplans, unterstützt. Ziel ist die Verbesserung der Zuverlässigkeit des Stromsystems des Landes und die Einführung sauberer Stromerzeugungsanlagen.

Die HRSG-Module sind die größten, die Siemens HTT je gebaut hat und die angesichts der Dimensionen eine Takelage darstellten.

Supply-Manager bei Siemens HTT Dennis De Jong sagte: "Alternative Hebe-Lösungen wären auch nicht in der Lage gewesen, das Gewicht der Generatoren zu bewältigen, also mussten wir innovativ sein und unser Wissen über die Ladung mit Modulifts unter dem haken expertise. Das Ergebnis war eine Mischung aus Altem und Neuem mit einem vorhandenen Balken über den neuen Balken darunter. Die Verwendung von Drahtseilschlingen wurde ebenfalls sorgfältig geplant, um maximale Sicherheit und Effizienz zu gewährleisten. "

Account Manager bei Modulift, Chris Schwab, sagte: "Siemens wollte die gleichen Pick-Punkte nutzen, also wurden wir auf die Acht-Strahl-Lösung gesteuert; Wir haben dem Rig eine weitere Schicht hinzugefügt. Über jedem Strahl wurde eine Schlinge an jedem Ende in einem 55-Grad-Winkel zu einer [18t SWL] -Plattenplatte angebracht; zwischen den Platten sorgte ein 17t [SWL] tie-Tüllengurt für Stabilität und befestigte unsere Rigg an ihrem Träger. "

Als primäre Energiequelle erfüllt Dampf viele wichtige Funktionen. HRSGs sind wichtige Komponenten vieler Kraftwerke, da sie die Gesamteffizienz einer Anlage wesentlich erhöhen und dazu beitragen, die Brennstoffkosten zu minimieren.
